Мостовой кран с грейферами типа QZ

Двухбалочный мостовой кран с грейферами представляет собой специальный кран с грейферным ковшом в качестве подвесного инструмента, который может выполнять специальные задачи, такие как погрузка и разгрузка, перемещение для тяжелых грузов до 20 т. Такой кран используется для перемещения сыпучих материалов, таких как зерно, руда, кварцевый порошок, известняк, никель, металлолом, лом, блоки, уголь, пески и лесоматериалы на цементных и угольных складах и цехах. Такой кран также широко применяется на сталелитейных заводах, на заводах по переработке отходов, в карьерах, в портах, в железодорожных отрасли, в электростанциях и имеет строгие требования к высоким температурам, пыли и агрессивным средам.

Такой кран в основном состоит из коробчатого моста, грейферной тележки, приводного механизма крана, кабины управления и электрической системы управления. Грейфером является подъемное устройство. Грейферная тележка оснащена подъемным механизмом и механизмом для открывания и закрывания. Грейфер имеет четыре каната вокруг подъемного барабана и барабана переключения. Когда ковша закрыта, подъемный механизм немедленно запускается, чтобы четыре стальных троса равномерно нагружались для подъемных работ. При выгрузке только открыть механизм для открытия и закрытия, а ковша сразу открывается, чтобы разгрузить материал.

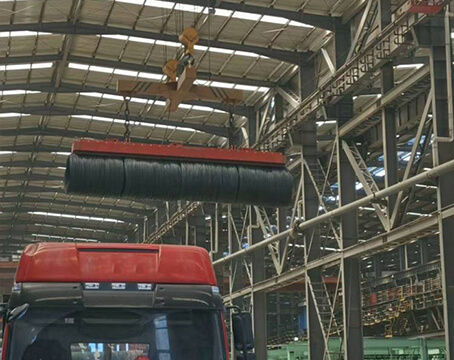

Электромагниты серии MW84

Такая серия имеет разумный распределение магнитного цепи и хорошую магнитную проницаемость, и предназначена для подъема и перемещения слябов. Операция проведена безопасно, точно и быстро.

Такая серия имеет герметичную конструкцию и легкий вес. Катушка высушена в вакууме и склеена в вакууме. Изоляция стойкая к старению, а срок службы длительный.

Прямоугольный подъемный электромагнит создает равномерное магнитное поле в продольном направлении, чтобы обеспечивать стабильное всасывание даже при изгибе стальной пластины. Если электромагнит управляется регулируемым магнитным полем, можно поднимать количество листов стальной пластины.

Круглый подъемный электромагнит малого диаметра специально предназначен для подъема одной стальной пластины.

Изгиб и деформация стальной пластины во время эксплуатации повлияют на безопасный подъем. Необходимо обратить внимание на длину электромагнита(размер А), толщину и ширину стальной пластины.

Поэтому часто используются несколько подъемных электромагнитов для подъема длинной стальной. Для подъема пластин средней толщины (6 мм~32 мм) расстояние между подъемными электромагнитами должно составлять 3-4 метра, а длина на обоих концах должна составлять половину этого расстояния.

Мостовой кран с электромагнитом типа QC

Мостовой кран с электромагнитом оснащены съемным круглым электромагнитом, которые особенно подходят на открытых или закрытых металлургических заводов для постоянной погрузки и разгрузки магнитных черных изделий и материалов (например стальные слитки, фасонная сталь, чугунные блоки), а также на производственных заводах и складах для перемещения стали, чугуна, железного лома, стального лома, железной стружки и т.д. Режим работы этого крана -A6, и вес электромагнита входит в кран. Этот кран состоит из пяти частей: коробчатого моста, ходового механизма крана, тележки, электрооборудования и электромагнита. Оператор управляет всеми механизмами в кабине управления. А на открытом воздухе предусмотрено аппарат для защиты от дождя. В отличие от крана с крюком, этот кран оснащен на крюке электромагнитом постоянного тока (также называется как электромагнитная присоска), который используется для подъема магнитных черных металлов и изделий. Обычно установится электрогенератор на платформе моста или щит постоянного тока в кабине управления, которой преобразуют переменное напряжение переменного тока в постоянное напряжение постоянного тока, а затем через специальную кабельную катушку, расположенную на стойке тележки, источник постоянного тока подается на подъемный электромагнит.

Преимущество:

• такой кран состоит из мостовой рамы, ходового механизма крана, тележки, и электрооборудования и т.д.
• Мостовая рама изготовлена из одноблачной коробчатой конструкции и L-образных выносных опор, которая является безопасной и надежной.
• Токопровод делится на намоточный барабан или реостат со скользящим контактом (опционально).
• Тележка оснащена кабелем на специальном рельсе для подачи электричества.
• Оператор управляет всеми механизмами в кабине управления, что операция является удобной, гибкой и комфортной.
• Стандартизация, унификация деталей.
• Все электрооборудование размещено в электрическом помещении для обслуживания. Перед выбором крана, необходимо указать макс. И мини. Температуру рабочей среды и источник питания. Может быть производить в соответствии с требованиями пользователя.

Четырехканатные грейферы U

Четырехканатные грейферы U используются совместно с кранами, такими как мостовые и двухбалочные краны, балочные козловые краны, которые установлены на тележке два комплекта подъемных механизмов для захвата различных сыпучих материалов и для перемещения грузов.

Четырехканатный грейфер серии U состоит из опорного стержня, челюстей и балки. Для захвата грейфер управляется подъемным барабаном и барабаном для открывания и закрывания. Два троса, намотанные на подъемный барабан, закреплены на челюстях крана, и во время вращения подъемного барабана грейфер поднимается и спускается. Другие два троса, намотанные на барабан для замыкания через направляющее колесо обматывает вокруг блока между головкой грейфера и балкой, а затем управляет движением грейфера. Во время захвата груза, грейфер опускается на штабель материала в открытом состоянии (в то же время барабан для замыкания не открывается), потом барабан для замывания открывается(подъемный канат не движется). Захват выполняется под действием собственного веса грейфера. Когда грейфер закрыт полностью, одновременно запустите подъемный барабан и барабан для замывания, и поднимите загруженный грейферный ковш на определенную высоту, потом запустите кран, чтобы переместить грейферный ковш в положение разгрузки, и запустите барабан для замывания во вертикальное направление (подъёмный барабан не открывается). Грейфер открывается и разгружается.
