Описание

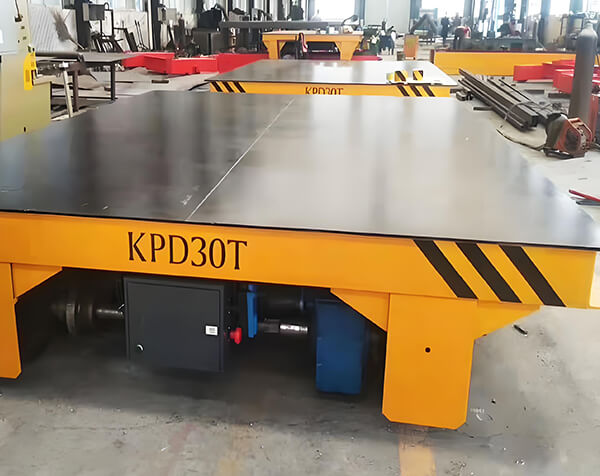

Серия KPD — это 36-вольтовая однофазная (трехфазная) низковольтная рельсовая интеллектуальная транспортная платформа. Она использует рельсовые шины для питания, а шкаф управления понижающим трансформатором заземления понижает однофазный (трехфазный) переменный ток 380 В до однофазного (трехфазного) тока 36 В, который подается на платформу через рельсовые шины, а затем колеса принимают мощность, которая преобразуется в постоянный ток через выпрямитель, а контроллер постоянного тока управляет двигателем постоянного тока (подъемный металлургический двигатель YZ в случае трехфазного) для подачи питания.
Характер
Поскольку он не использует кабели, он безопасен и надежен, не боится ожогов, не боится ударов и не препятствует поперечной транспортировке. Легко реализовать управление и автоматизацию, что обеспечивает большое удобство в транспортной схеме заводской территории. Однако требования к конструкции пути относительно высоки, и изоляция пути должна быть гарантирована. Когда расстояние пробега превышает определенное расстояние, путь должен быть дополнен компенсационными проводами из медных стержней. Когда расстояние пробега большое, количество понижающих трансформаторов должно быть увеличено. Поскольку пусковой ток, протекающий по пути при запуске платформы KPD, очень велик (до 1000 А), максимальная грузоподъемность однофазной платформы KPD составляет 80 тонн. Когда нагрузка превышает 80 тонн, используется трехфазный источник питания пути низкого напряжения 36 В, а также подъемный металлургический двигатель YZ.
Технические параметры
|
Модель |
KPD-2t |
KPD-5t |
KPD-10t |
KPD-16t |
KPD-20t |
KPD-25t |
KPD-30t |
KPD-40t |
KPD-50t |
KPD-63t |
KPD-80t |
KPD-100t |
|
|
Номинальная нагрузка (т) |
|
2 |
5 |
10 |
16 |
20 |
25 |
30 |
40 |
50 |
63 |
63 |
100 |
|
Размер стола |
Длина(Д) |
2000 |
3500 |
3600 |
4000 |
4000 |
4500 |
4500 |
5000 |
5500 |
5600 |
5600 |
6500 |
|
Ширина(Ш) |
1500 |
2000 |
2000 |
2000 |
2200 |
2200 |
2200 |
2500 |
2500 |
2500 |
2500 |
2800 |
|
|
Высота(В) |
450 |
450 |
500 |
500 |
550 |
600 |
600 |
650 |
650 |
750 |
750 |
850 |
|
|
Колесная база (мм) |
1200 |
2500 |
2600 |
2800 |
2800 |
3200 |
3200 |
3800 |
4200 |
4300 |
4360 |
4900 |
|
|
Внутренняя колея рельса (мм) |
1200 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
1435 |
2000 |
|
|
Диаметр колеса (мм) |
Ø270 |
Ø300 |
Ø300 |
Ø350 |
Ø350 |
Ø400 |
Ø400 |
Ø500 |
Ø500 |
Ø600 |
Ø600 |
Ø600 |
|
|
Количество колес (шт.) |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
4 |
|
|
Дорожный просвет (мм) |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
50 |
75 |
75 |
75 |
|
|
Скорость движения (мин.) |
25 |
25 |
25 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
20 |
|
|
Мощность двигателя (кВт) |
|
0.8 |
1.5 |
1.5 |
2.2 |
2.5 |
3 |
4 |
5.5 |
5.5 |
7.5 |
7.5 |
11 |
|
Мощность трансформатора (кВт) |
3 |
5 |
5 |
6.8 |
6.8 |
6.8 |
10 |
10 |
10 |
20 |
20 |
30 |
|
|
Количество трансформаторов (шт.) |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
1 |
|
|
Пробег (м) |
80 |
80 |
80 |
80 |
80 |
80 |
80 |
60 |
50 |
50 |
50 |
50 |
|
|
Макс. нагрузка на колесо (кН) |
14.4 |
25.8 |
42.6 |
64.5 |
77.7 |
94.5 |
110.4 |
142.8 |
174 |
221.4 |
278.4 |
343.8 |
|
|
Справочный вес (т) |
2.8 |
3.6 |
4.2 |
5.5 |
5.9 |
6.5 |
6.8 |
7.6 |
8 |
10.8 |
12.8 |
14.6 |
|
|
Рекомендуемая модель рельса |
P15 |
P18 |
P18 |
P24 |
P24 |
P38 |
P38 |
P43 |
P43 |
P50 |
P50 |
QU100 |
|
Опция запчастей
Применение
Рама электрического балансира рельса низкого напряжения является соединителем между противоположной стороной колеса и рамой. Методы подачи питания делятся на батареи и кабели. На транспортном средстве имеются переключатели дистанционного управления и фиксированные положения. Требования к рельсу относительно высоки. Если вы устанавливаете его самостоятельно, вы должны уделять больше внимания. Он имеет высокую безопасность в использовании, контролируемую скорость и удобную и гибкую эксплуатацию. Транспортное средство с системой сброса может использоваться в мукомольных, литейных и химических приложениях. Если оно изготовлено в обычном масштабе, его можно использовать в машиностроении, туннелях, приложениях, устойчивых к поездам, и других приложениях.
Служить
2. Предоставление индивидуальных решений по продуктам на основе различных условий работы, температуры, типа, напряжения и т. Д.
2.Замена поврежденных компонентов (не вызванных человеческим фактором) производится в течение гарантийного срока.
2. Поддержка безопасности и соответствия: Убедитесь, что их продукция соответствует местным и международным стандартам безопасности и нормативным требованиям, а также предоставьте соответствующую документацию и поддержку.
2. В зависимости от плана продукта и потребностей клиента мы направим профессиональную китайскую бригаду по установке кранов или найдем местную бригаду по установке кранов, чтобы обеспечить безопасное и эффективное использование продукта.
